擴徑機的介紹

TIME: 2021-04-10

一、擴徑機屬于直縫金屬焊管整形設備，它是用錐體擴脹頭，在鋼管內擴脹，到達消弭鋼管的成型壓力，并保證直縫焊鋼管全長段真徑大小分歧。設備由小車，擴脹器，任務套筒，固定座，油缸，光滑站，臺架，液壓站，電控零碎組成。擴脹器設置在小車，擴脹器由任務套筒銜接在油缸上，擴脹器是由擴脹頭，擴脹塊，導向盤，拉桿等組成。經過分段式機器擠脹工藝保證直縫金屬焊管外形定徑，消弭應力的大型設備。

鋼管（管端）擴徑機的工作原理是將經過成型、內外焊合格的鋼管套在擴徑機的模具上，通過模具在徑向方向向外擴張，鋼管在模具的作用下同時擴張，鋼管材料產生流動變形從而使內應力重新均勻分布，通過對模具徑向位移的嚴格控制，可使鋼管材料的流動變形得以控制，從而使管端在限定長度內的直徑精度、圓度精度達到API5L等標準要求。

該機是埋弧焊接鋼管生產線的專用設備，它是用來對直縫焊接鋼管或螺旋埋弧焊接鋼管的管端（螺旋焊接鋼管管端250mm范圍內的內焊縫經過修磨處理，余高不大于0.5mm）進行冷擴成型，使管端在限定長度內的直徑尺寸及圓度達到允許的范圍內，從而達到整圓管端、便于焊接的要求。

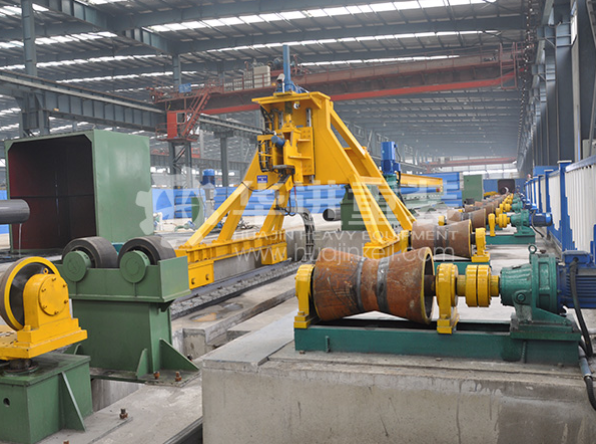

擴徑機

二、技術參數及性能指標

1、產品參數

（1）擴徑鋼管直徑范圍：￠508～￠920mm

（2）擴徑鋼管壁厚范圍：6～20mm

（3）材料等級：～X70

（4）擴徑鋼管長度范圍：8～12.5m

（5）擴徑鋼管單重：Max6噸

（6）擴徑鋼管質量要求：符合API SPEC5L標準要求焊接鋼管，而且管端250mm范圍內焊縫等余高不大于0.5mm。

2、擴徑機參數

（1）擴徑方式：液壓擴徑

（2）擴徑長度：平直段最大150mm（100～150mm可調，過渡段100mm）

（3）擴徑率：Max1.5%D

（4）擴徑后鋼管精度范圍：

直徑公差：D-0.5+1.6(采用周長法測量)

橢圓度：0.6%D(在保證擴徑率0.3%以上)
